Nástrojárna ROSTRA Tools: lisovací nástroje, formy a přesné CNC obrábění
ROSTRA Tools s.r.o. navrhuje a vyrábí lisovací nástroje, vstřikovací formy a přesné strojní díly ve Vizovicích. Od ledna 2025 fungujeme jako samostatná sesterská společnost skupiny ROSTRA, ale s know-how budovaným od roku 2000. Naše nástroje lisují díly pro Škodu, BMW, Audi, Porsche, Volvo, Toyotu a další značky — přímo u nás v sesterské lisovně ROSTRA Stamping, nebo u zákazníků po celé Evropě.
„Vysoká kvalita výroby, preciznost a efektivita provedení, stejně jako mnohaleté zkušenosti našich zaměstnanců, z nás činí spolehlivého a perspektivního partnera i pro ty nejnáročnější zákazníky."
Radomír Štipčák, vedoucí výroby ROSTRA Tools
Co v nástrojárně vyrábíme
Lisovací nástroje pro automotive
Postupové, tandemové a transferové lisovací nástroje. Typ volíme podle materiálu, velikosti série a charakteru dílu.
Vstřikovací formy
Formy pro vstřikování plastových dílů — od menších komponent (kryty, držáky) po pohledové i konstrukční díly. Reference: VW BULB-CAP, VW FTI-HOLDER.
Přesné strojní díly
Zakázkové CNC obrábění — frézování, drátořez, elektroerozivní obrábění (hloubička), broušení. Soustružení v současnosti nenabízíme.
Kontrolní a montážní přípravky
Kontrolní přípravky pro měření výlisků a sestav; montážní a svařovací přípravky.
Kovací zápustky
Pro projekty, kde se s lisováním kombinuje kování.
5osá centra HERMLE a drátořezy s paletizací, které jedou i přes víkend

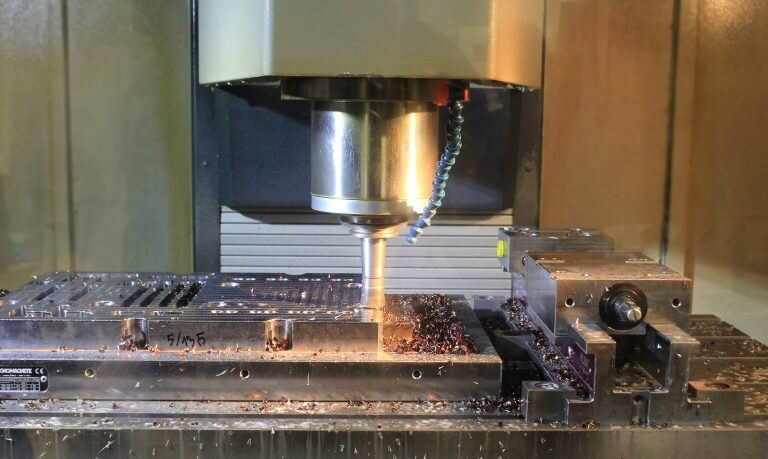

5osá CNC obráběcí centra: HERMLE C 32 s paletizací a HERMLE C 42 U. Paletizace umožňuje obsluze nachystat dávku obrobků s upínkami na celý týden — stroj si pak postupně sám bere další kus a obrábí ho.
3osá CNC obráběcí centra: DECKEL MAHO DMC 125P, DMC 100V a DMU 60T, TAJMAC-ZPS MCFV 1060 (2×). [OVĚŘIT: seznam 3osých strojů ze starého webu — potvrdit Štipčák / Matyáštík]

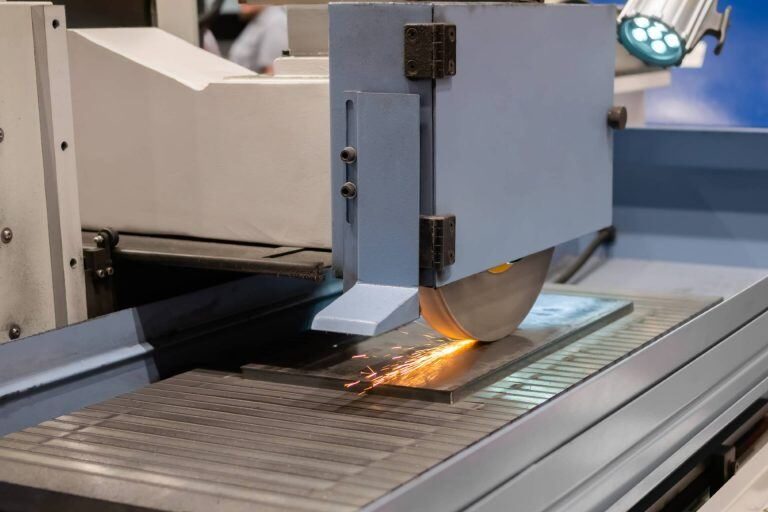

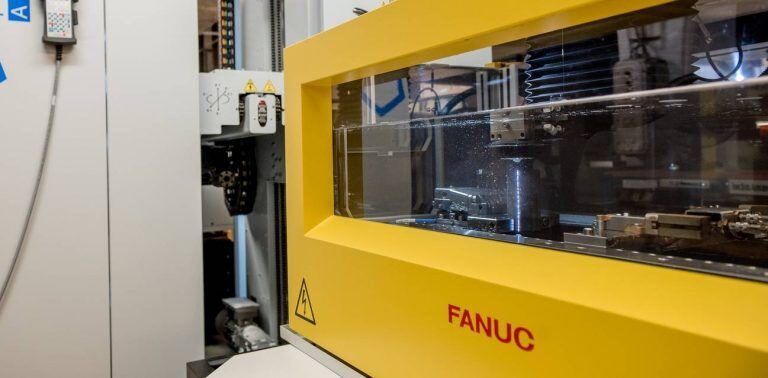

Drátořezy: FANUC — vícero strojů, dva s paletizací EROWA; drátořezy s dlouhými programy jedou přes noc a víkend bez obsluhy. Elektroerozivní obrábění: hloubička DECKEL. Broušení: CNC bruska ZIERCH a další rovinné brusky, dvě brusky na kulato.

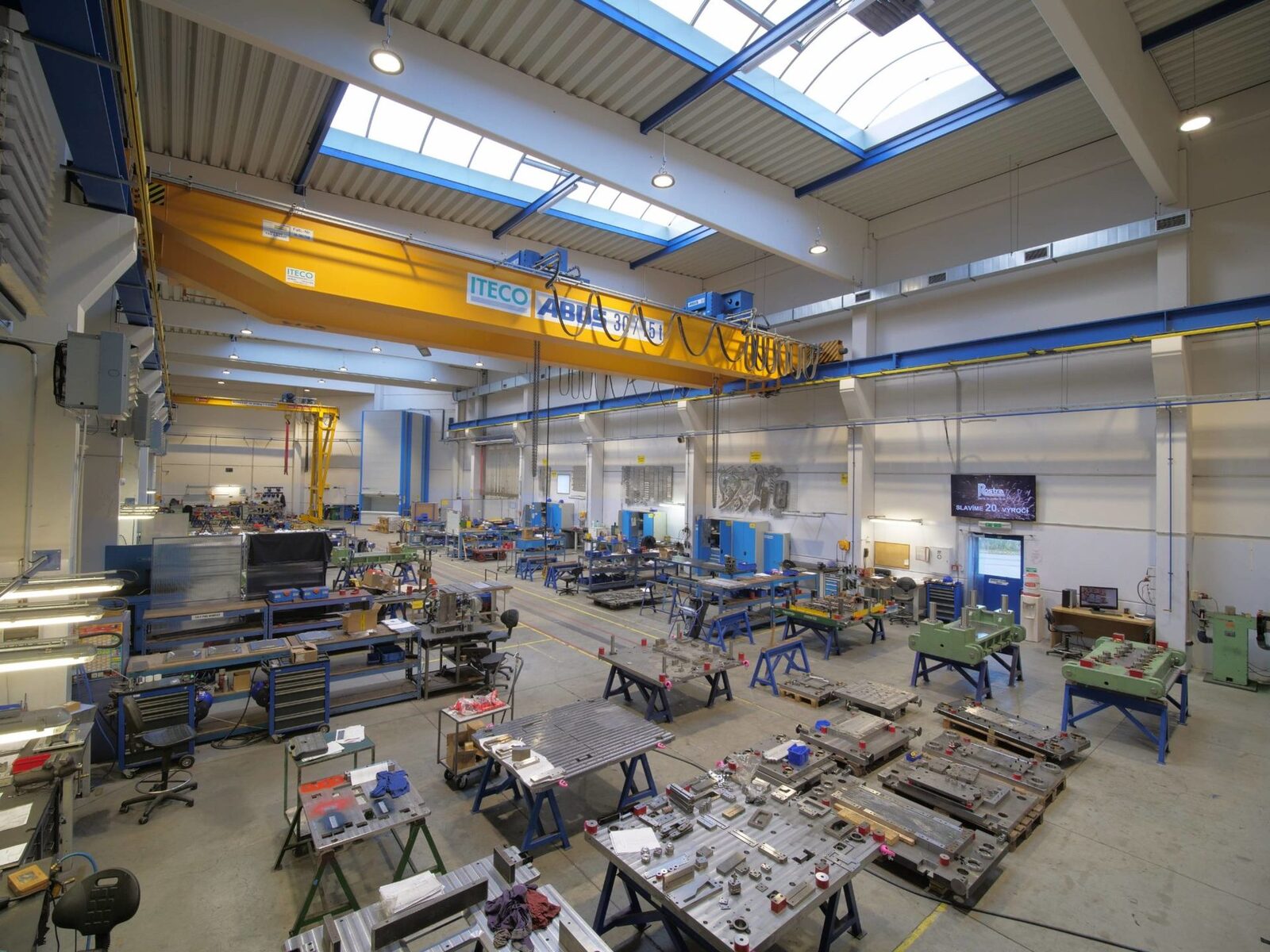

Montáž nástrojů: maximální délka nástroje 5 000 mm, maximální hmotnost 30 t, vlastní zkušebna nástrojů pro odladění před nasazením do sériové výroby (v sesterské lisovně ROSTRA Stamping).
Kompletní strojní park s parametry
Nástroj navrhneme, odsimulujeme a předáme do výroby bez papírových výkresů

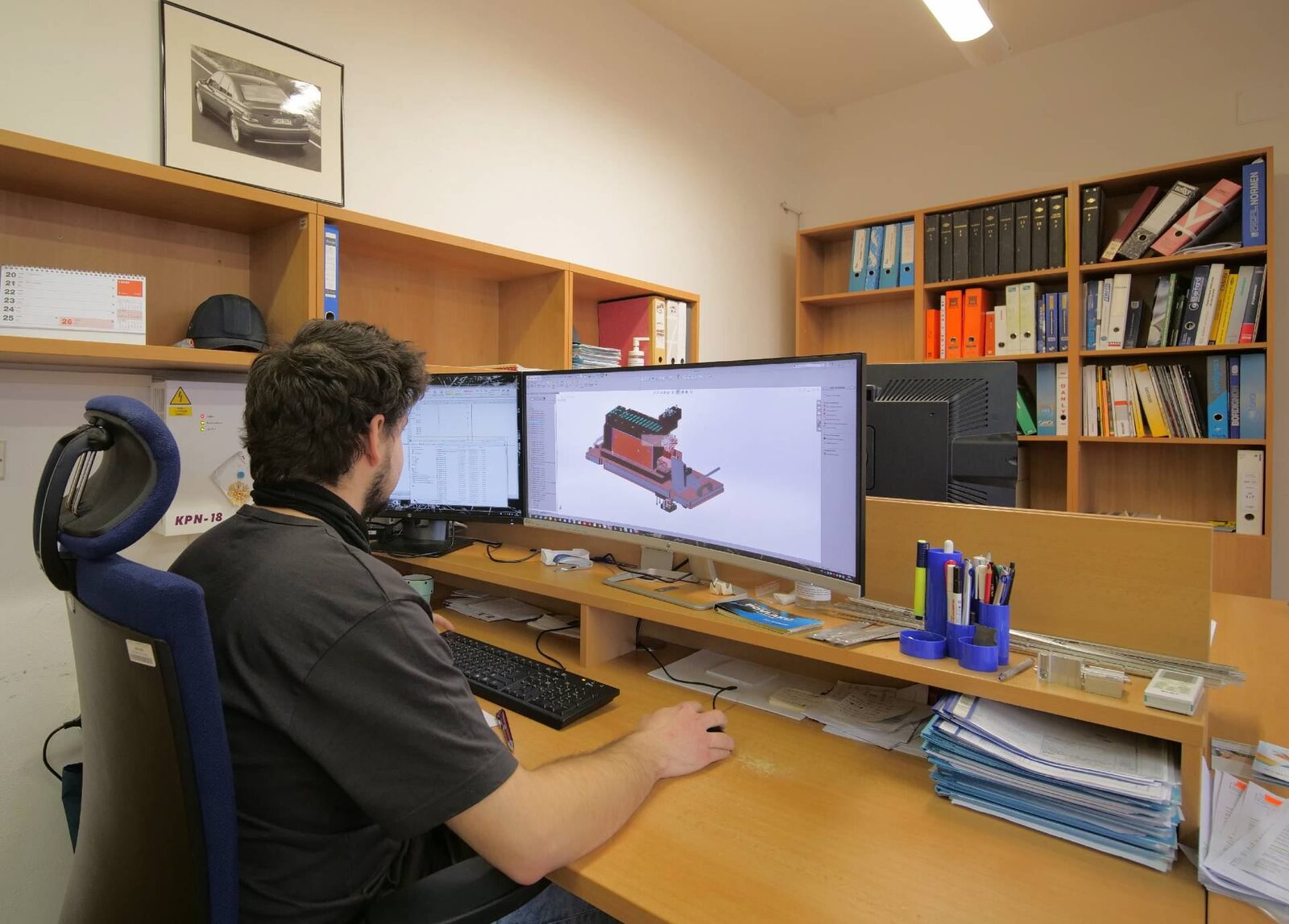

Konstrukční oddělení tvoří stabilní tým konstruktérů a technologů. Pracujeme se Siemens NX jako hlavním CAD/CAM pro konstrukci nástrojů a forem, SolidWorks + SolidVision pro 3D modelování a specializovaným softwarem pro lisovací nástroje Visi.
Simulace lisování. Před výrobou nástroje ověřujeme vyrobitelnost simulací — tvar, pružné deformace, riziko trhlin a zvlnění. Simulace si necháváme zpracovat externě u specialistů, výsledek se promítne zpět do konstrukce.
Bezvýkresová dokumentace. Operátoři dostávají barevně značené 3D modely přímo na obrazovce u stroje — bez papírových výkresů.
„Základem je perfektně zvolená technologie lisování podložená ověřenou simulací. Výsledkem je pak stabilní nástroj s dlouhou životností."
Libor Matyáštík, CAD/CAM/TPV
Jak vzniká lisovací nástroj: šest fází od 3D modelu po zkušební výlisky
Přesný harmonogram dáme po vyhodnocení vašeho výkresu. Termín výroby se velmi liší podle složitosti nástroje: [DOPLNIT: rozpětí termínů pro postupový / tandemový / transferový nástroj — Štipčák]
3D konstrukce a simulace
Návrh kompletního nástroje v CAD, externí simulace lisování, schválení konstrukce zákazníkem. [DOPLNIT: dní]
Technologický postup
Technologové připraví výrobní postup pro každý díl nástroje. [DOPLNIT: dní]
Nákup materiálu
Nástrojové oceli, normalizované díly, vodicí prvky. [DOPLNIT: dní]
CNC obrábění — hrubování a jemné
Frézování, drátořez, EDM. Tady tráví nástroj nejvíc času. [DOPLNIT: týdnů]
Montáž a ruční odladění
Skládání nástroje, lapování, leštění, justování. Práce zkušeného nástrojáře, kterou žádný stroj nezastoupí. [DOPLNIT: týdnů]
Zkušební výlisky a předání
Otestování nástroje přímo v naší lisovně, úpravy podle prvních výlisků, předání s kompletní dokumentací. [DOPLNIT: dní]

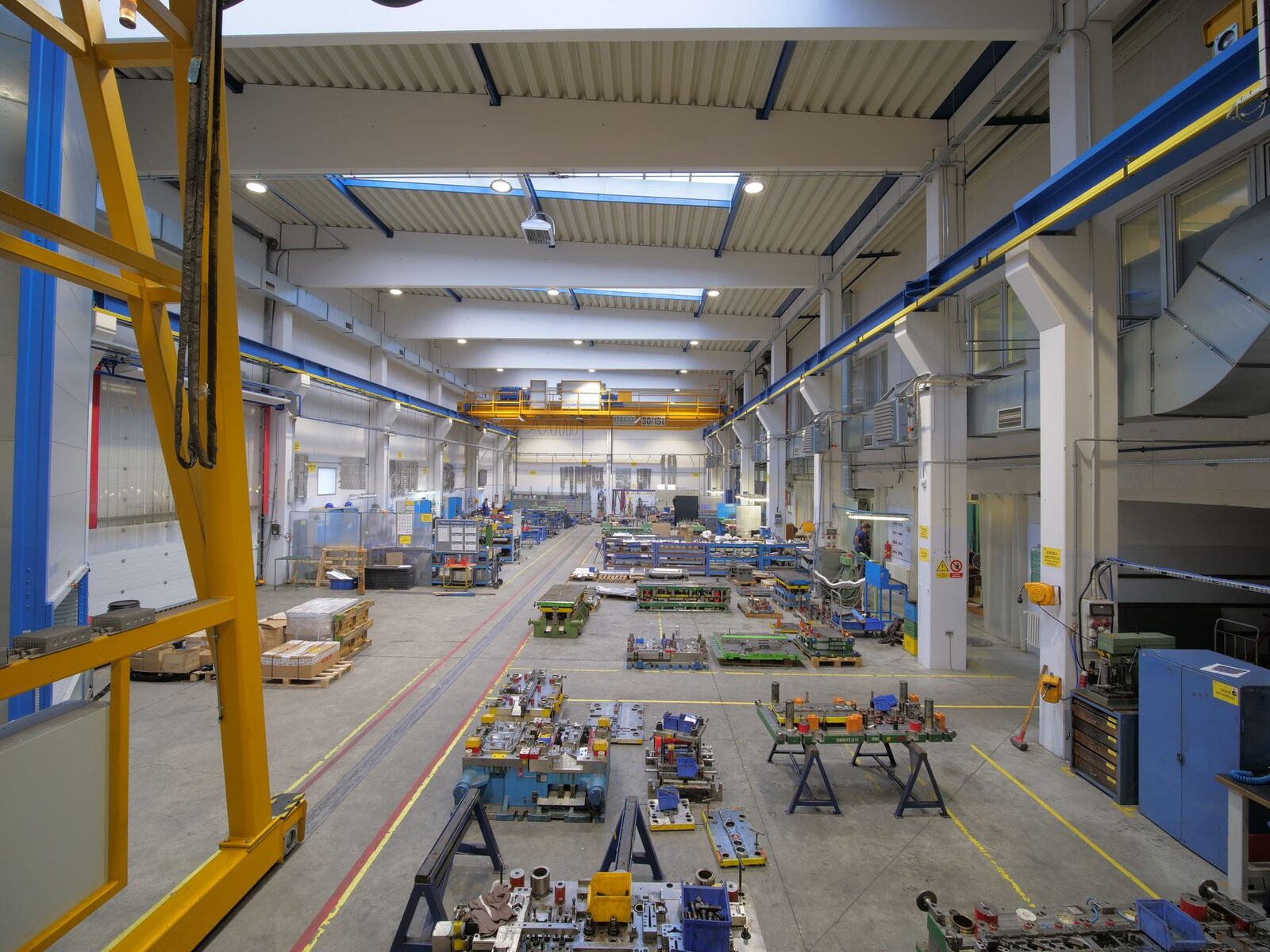

Nástrojárna a lisovna v jednom areálu
- Odladění nástroje na reálném lisu. Nástroj odzkoušíme na lisu odpovídající kategorie, na kterém poběží sériová výroba.
- Nástroj může u nás zůstat. Přibližně 30 % nástrojů, které vyrobíme, zůstává ve vlastnictví zákazníka, ale fyzicky u nás v lisovně — sériově je lisujeme my.
- Celoživotní údržba nástroje. Když se nástroj opotřebuje nebo poškodí, řešíme to přímo u nás. Standardní oprava trvá dny, ne týdny.
- Zpětná vazba do konstrukce. Konstruktéři vidí, jak se nástroj v lisovně reálně chová.
Měření a kontrola kvality
Každý nástroj a každý díl prochází u nás kontrolou před odesláním zákazníkovi: 3D měřicí zařízení, 3D mikroskop pro kontrolu nástrojů a dílů [OVĚŘIT: rok pořízení 3D mikroskopu a model], měření tvrdosti a drsnosti, magnetická kontrola u bezpečnostních dílů, kompletní dokumentace měření na vyžádání.
Mimo automotive
V posledních letech vyrábíme také nástroje pro regálové systémy velkých logistických center. Tyto nástroje vyžadují specifický přístup ke konstrukci — díly jsou nadrozměrné a musí snášet vysokou zátěž po dlouhou dobu. Pokud máte projekt mimo automotive a hledáte nástrojárnu s automotive disciplínou, ozvěte se — proveditelnost vyhodnotíme zdarma. [OVĚŘIT: souhlas se jmenováním zákazníka Enovi — bez něj anonymizovat]
Nástroje pro projekty BMW, Mercedes-Benz, Audi, Seat a VW
Naše nástroje vyráběly díly pro projekty BMW PL6/F07 (pro Benteler), Daimler Staukasten (pro Magna, Mercedes Actros), PSA T75 a projekty pro Audi, Seat a VW. Naše vstřikovací formy najdete u dílů VW BULB-CAP a VW FTI-HOLDER.
Co poslat, aby nacenění proběhlo napoprvé?
Odpovězte na čtyři otázky. Průvodce řekne, která z našich firem projekt řeší, co přiložit k poptávce a na co si dát pozor — a shrnutí vloží rovnou do formuláře.
Průvodce potřebuje JavaScript. Napište nám do poptávky, co poptáváte (materiál, tloušťka, roční objem), nebo zavolejte na +420 577 004 511.
Shrnutí poptávky
Odpovězte na otázky vlevo — tady se objeví, kdo se projektu ujme a co k poptávce přiložit.
Jak probíhá poptávka
Pošlete výkres nebo specifikaci dílu
Přes formulář níže, nebo na rostra@rostra.cz.
Obchod zaeviduje poptávku
A předá ji do nacenění.
Konstrukce vyhodnotí realizovatelnost
Někdy se stane, že projekt pro nás není vhodný — v tom případě vás na to rovnou upozorníme.
Předběžná cenová nabídka
Včetně doporučené technologie nástroje (postupový / tandemový / transferový) a orientačního termínu.
Časté dotazy k nástrojárně
Jaké typy lisovacích nástrojů vyrábíte?
Postupové, tandemové a transferové lisovací nástroje pro automotive. Typ nástroje vybíráme společně se zákazníkem podle materiálu, velikosti série a charakteru dílu. Kromě toho vyrábíme i vstřikovací formy, kovací zápustky, kontrolní přípravky a speciální montážní přípravky.
Jaký je maximální rozměr nástroje, který zvládnete?
Maximální délka nástroje 5 000 mm, maximální hmotnost 30 t.
Jaké CAD/CAM programy používáte?
Siemens NX, SolidWorks + SolidVision a Visi pro specializované úlohy. Bereme data v běžných formátech (STEP, IGES, nativní formáty z těchto systémů).
Děláte i prototypy a malé série?
Ano. Kromě sériových nástrojů vyrábíme i prototypové nástroje pro odzkoušení návrhu před investicí do velkého sériového nástroje.
Může nástroj zůstat u vás v lisovně?
Ano. Přibližně 30 % nástrojů, které vyrábíme, zůstává ve vlastnictví zákazníka, ale fyzicky u nás v lisovně ROSTRA Stamping, kde díly sériově lisujeme my.
Děláte i servis a údržbu nástroje po jeho dodání?
Ano, po celou dobu životnosti nástroje. Standardní oprava trvá typicky dny, ne týdny. Můžeme se domluvit i na preventivní údržbě v pevných intervalech.
Poslat nezávaznou poptávku nebo výkres
Pošlete výkres nebo specifikaci dílu. Obchod poptávku zaeviduje, konstrukce vyhodnotí proveditelnost a pošleme vám předběžnou cenovou nabídku s doporučenou technologií a orientačním termínem. Pokud projekt pro nás z nějakého důvodu není vhodný, dáme vám rovnou vědět. Termín odpovědi u standardních poptávek: [DOPLNIT: počet pracovních dnů].
- +420 577 004 511 — ústředna, obchod obou firem
- rostra@rostra.cz — sem pošlete i větší přílohy
Kontaktní osoba obchodu: [DOPLNIT: jméno asistentky obchodu, telefon, e-mail, fotka]
